支付系统设计--服务端

一. 背景

​ 随着业务的快速发展与变化，业务模式由原有的独立 APP 售卖模式调整为以业务为导向，各业务百花齐放，各自建设业务系统模式。原有售卖模式采用的支付方式与独立 APP 耦合，且支付方式仅支持一个AppId，对应一个微信或支付宝商户号，无法满足各业务搭建 App 及独立售卖的模式。需要提供业务统一的支付平台能力，支持业务与支付中心一次对接，即可打通支付整体流程。

支付中心在现代企业中扮演着至关重要的角色，它不仅是内部业务线之间的支付服务提供者，还是与外部三方支付机构或银行之间的资金流转的桥梁，有助于实现支付流程的标准化、高效化和安全化。

  • 对内方面：支付中心为各业务线提供统一的支付和退款服务，方便各业务之间的数据交互和整合，有助于简化业务流程，减少重复开发和维护成本，同时提高支付和退款的处理效率；
  • 对外方面：支付中心需要对接各种三方支付机构或银行服务，实现资金的流转，为企业提供更广泛、更灵活的支付结算服务，满足企业不断增长的业务需求。

支付中心系统的设计旨在实现对内统一支付和退款服务，对外对接三方支付服务，实现资金流转。

1. 业务架构

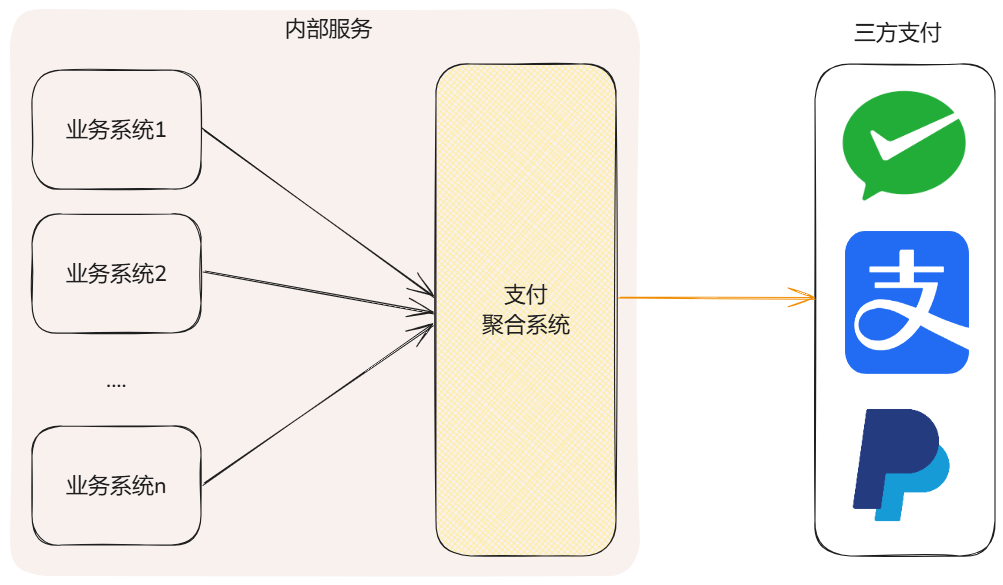

支付中心是一个支付聚合服务，旨在最大程度减少其他服务对接第三方支付的开发量，并将支付相关功能、信息统一化管理。

2. 极简支付流程

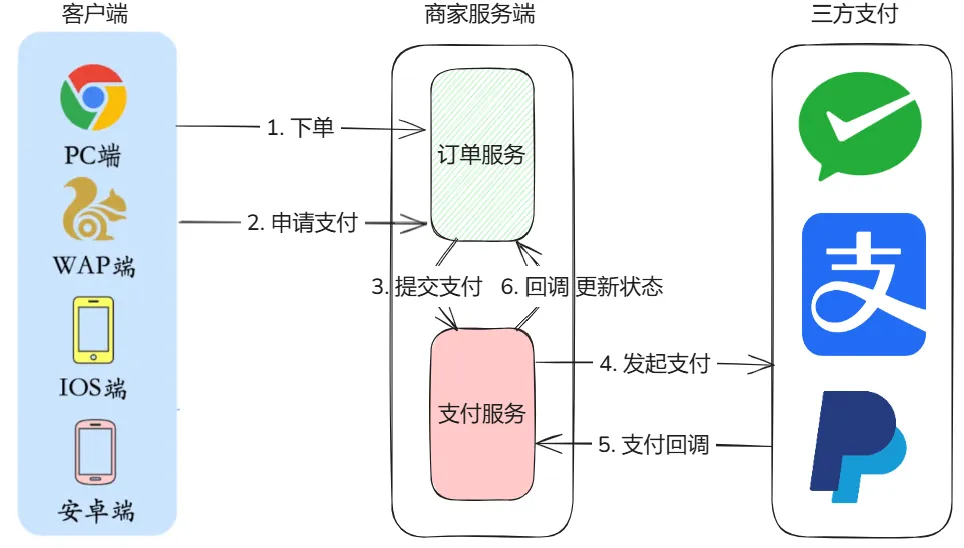

从服务端设计的角度看，一个极简的订单支付的流程如下：

  1. 创建订单：用户从客户端下单，创建订单的流程，生成订单记录（通常包括订单号、用户信息、商品详情、总价、支付状态等）；
  2. 生成支付信息：商家服务端会根据订单信息生成支付信息，包括支付金额、支付方式、订单号等，用于后续的支付流程；
  3. 返回支付页面：服务端将支付信息返回给客户端，客户端根据支付信息生成支付页面(包含支付金额、支付方式、订单号等信息)，并引导用户进行支付操作；
  4. 发起支付：用户在支付下单页，点击支付，服务端会组装支付参数请求第三方支付进行下单；
  5. 支付结果通知：用户支付完成后，三方支付平台(如支付宝、微信支付等)会向服务端发送支付结果通知。服务端接收到支付结果通知后，会对支付结果进行处理：如果支付成功，服务端会更新订单状态为已支付，并进行相应的业务处理(如库存扣减、通知卖家发货等)；如果支付失败，服务端会更新订单状态为支付失败，并通知用户重新进行支付。
  6. 支付结果回调：服务端将支付结果返回给客户端并展示给用户。如果支付成功，客户端会展示支付成功页面，并引导用户进行后续操作(如查看订单详情等)，如果支付失败，客户端会展示支付失败页面，并提示用户重新进行支付。

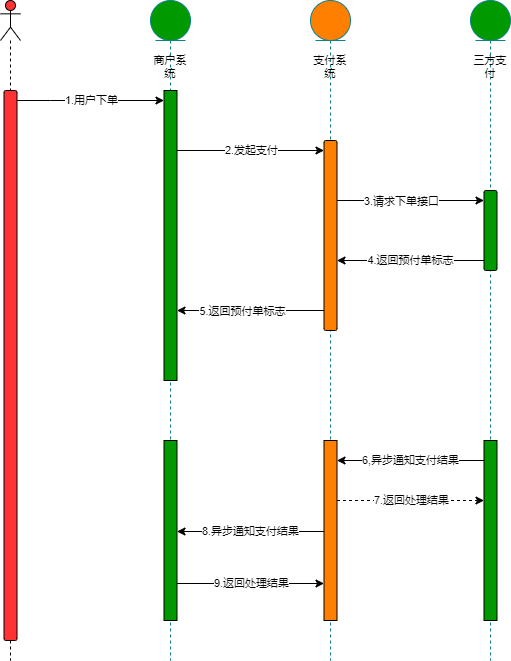

整体支付流程的时序图可如下所示：

二. 支付中心系统设计

1. 系统架构设计

支付中心系统的主要职责是处理业务系统发起的所有交易请求，包含商户系统、支付核心等模块，如图所示，主要分为四个大模块：

  1. 应用平台：对外提供API网关接口，供其他业务订单系统调用；

  2. 业务中台：主要包括商户系统和支付系统；

    • 商户系统：主要关注的是与商户相关的所有业务和功能，包括但不限于商户配置、支付配置、通知配置、交易对账等。商户系统通过提供统一、高效、安全的服务接口，帮助商户更好地管理自己的业务，提高运营效率，降低运营成本；

    • 支付系统：主要负责与外部支付通道统一打通，包括但不限于交易支付、退款、回调通知、订单补偿、差错处理、异常通知，包括对业务中台各项服务的配置、监控等；

    • 支付通道：用于和三方支付进行对接及管理；

  3. 技术架构：用于实现整个系统功能的技术架构；

2. 详细设计

2.1. 支付模块设计

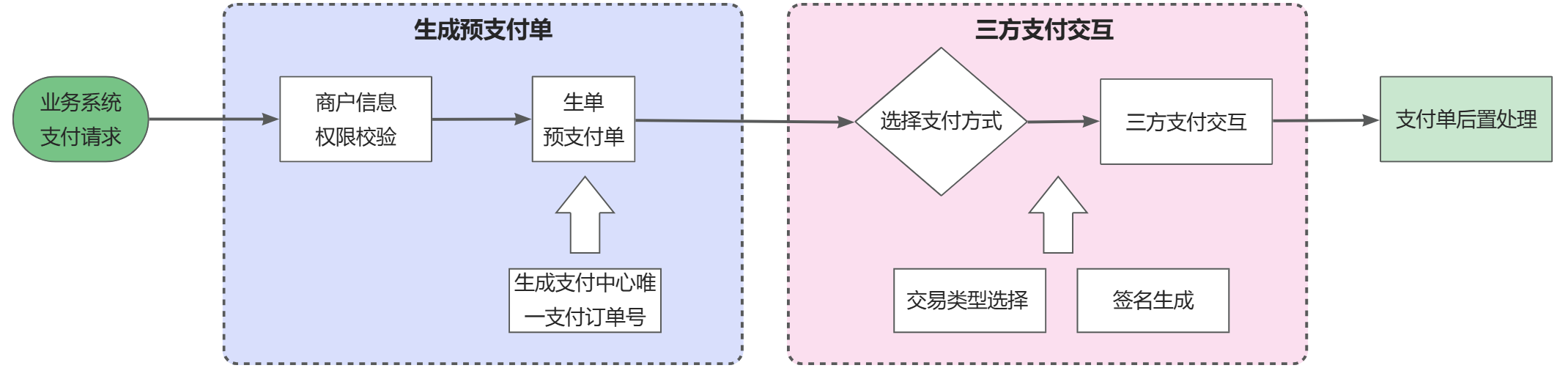

业务商户系统在支付时通过统一接口请求支付，对第三方支付平台无感知，由支付系统做统一处理。在进行对接之前，业务商户系统需要在支付系统填写商户信息以便后续支付，整体执行顺序和模块主要包含三部分：

  1. 生成预支付订单：业务系统调用支付中心之后，支付中心校验商户信息、权限校验，生成支付中心全局唯一支付单号，生成支付订单记录；
  2. 三方支付交互：支付中心根据支付类型和交易类型以及对应的三方支付接口，生成接口交互签名，组装成统一的支付请求与三方支付交互；
  3. 支付后置处理：支付中心根据当前支付请求和三方接口响应，落库记录支付订单信息；

  • 生成预支付订单的主要步骤

    ​ a. 校验商户信息：支付中心从数据库中获取商户信息，并校验商户号、商户状态和交易类型等信息；

    ​ b. 权限校验：校验商户是否有权限进行当前支付操作，确保商户有权限进行当前支付操作；

    ​ c. 生成支付中心订单号；

    ​ d. 创建支付订单对象：根据支付请求信息和商户信息，创建支付订单对象。

支付中心唯一支付订单号的生成方法如下：

  1. 获取当前时间戳：以秒为单位获取当前时间戳。

  2. 生成 Redis 键：

    • 使用 pay:order_id: 作为前缀，加上当前时间戳，生成 Redis 键。

    • 使用 Redis 中 setIfAbsent 设置键值对，如果键不存在则设置成功，并设置过期时间为 10 秒。

    • 如果 Redis 中已经有该键，使用 increment 方法对键值进行自增，并将结果转换为字符串。

    • 如果 Redis 操作失败，使用备用方案生成 6 位随机数作为订单号计数部分。

  3. 格式化订单号：将订单号序列格式化为 6 位数字，不足位数前面补零。

  4. 拼接订单号：将支付类型编号、当前时间戳、订单号计数和 4 位随机数拼接在一起，生成最终的支付单号；

  • 例如：订单号：4 1732690422 000001 7403 ，其中 4 是指支付宝支付；1732690422 是时间戳；000001 为订单号计数器；7403 是四位随机数。

  • 三方支付交互

支付中心根据支付类型和交易类型，选择对应的三方支付接口，生成接口交互签名，组装成统一的支付请求与三方支付交互，三方支付交互的主要步骤如下：

  1. 根据支付类型和交易类型，选择对应的三方支付接口；
  2. 使用三方支付接口所需的参数和加密方法，生成签名；
  3. 将签名和其他必要参数组装成统一的支付请求；
  4. 调用三方支付接口，发送支付请求；
  5. 接收并处理三方支付接口的响应结果；
  • 支付后置处理

支付后置处理主要是根据当前支付请求和三方支付的接口响应，落库记录支付订单信息，主要步骤如下：

  1. 根据支付请求和三方支付接口响应结果，更新当前支付订单的状态、三方平台的交易流水号等信息；
  2. 如果当前订单是首次支付，则将订单信息插入数据库；否则，更新已有订单信息；
  3. 在支付订单落库的同时，添加订单超时触发器，将支付订单放入到延时队列中，延时任务的执行时间为订单的支付过期时间；
  4. 如果系统压测流量，根据实际情况调用 mockCallbackGateway 进行模拟回调；

2.2. 支付回调设计

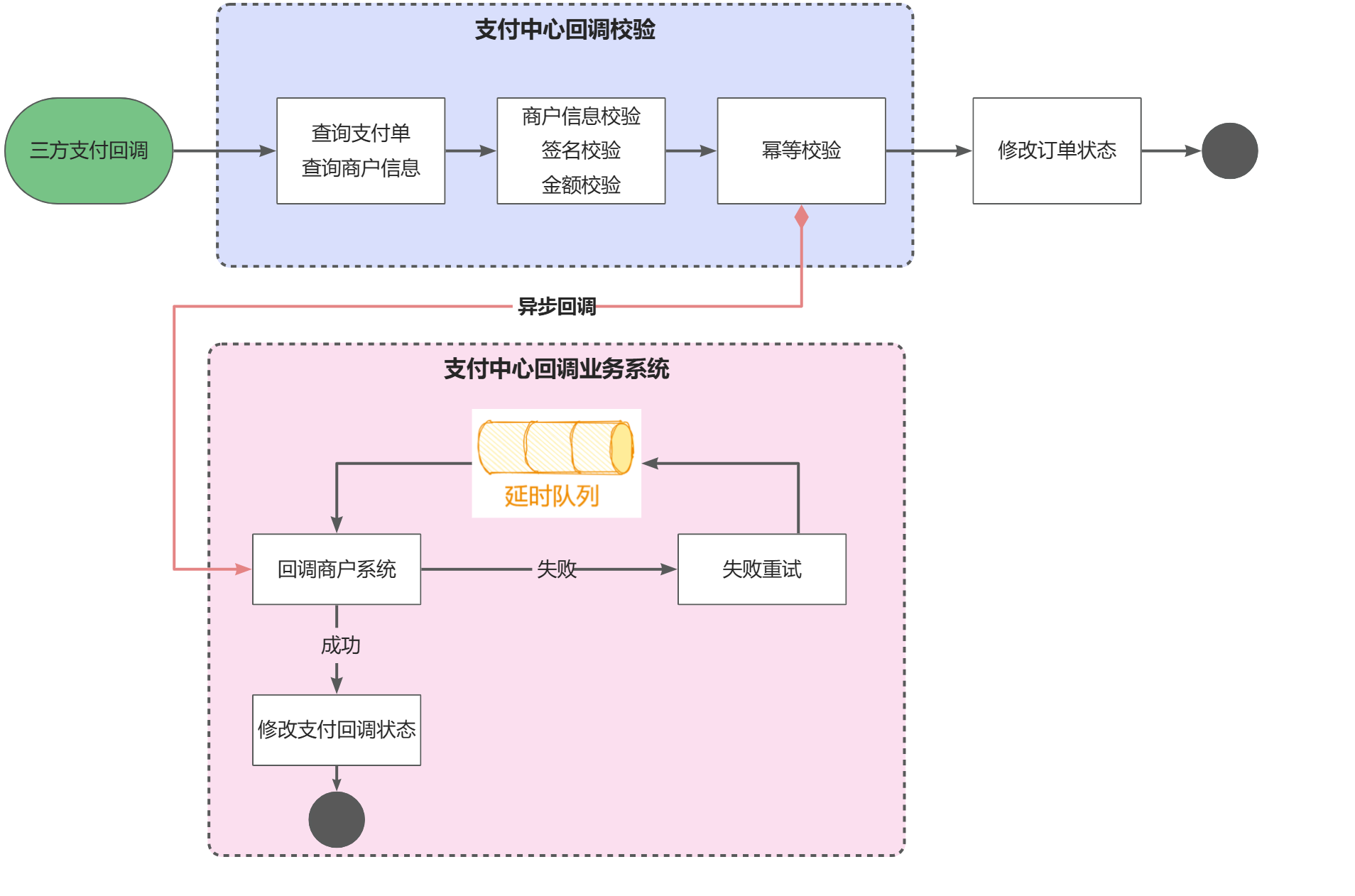

​ 第三方支付平台支付成功后，会回调支付中心，由支付中心系统进行统一处理后再回调业务商户系统，具体流程如图所示：

支付中心系统支付回调具体步骤如下：

  1. 第三方支付平台通过HTTP请求通知支付中心支付结果，支付中心接收到请求后，校验回调的支付订单：

    • 如果订单已经被处理过，或者订单不存在，则直接返回处理结果；

    • 如果订单存在且未被处理过，则校验商户信息、签名和金额；

    • 如果验证不通过，则返回处理失败；如果验证通过，则更新订单状态，并异步回调商户系统通知支付结果；

    • 如果回调商户系统失败，会放入延时队列，进行失败重试，如果回调商户系统成功，则修改支付订单表中支付回调状态

其中，支付中心在收到三方支付回调后异步回调商户系统，将三方支付与商户系统完全解耦，并在回调失败的24小时内不断重试，直至回调成功；

商户在接收到支付中心发送的回调后只需要处理自身后续逻辑即可，无需考虑安全效验等问题。

支付核心状态通过CAS方式修改，解决并发情况下数据一致性问题。

对于回调商户通知结果现有两种方式，通过接口回调或通过kafka发送消息，选择哪种或两者皆由具体业务场景决定。

方案优点缺点采用情况
接口回调接入简单，不受内部服务限制性能较低，存在丢失消息风险本系统采用
消息队列性能较高，保证消息一定能被消费需调用方共同维护消息队列，且只能内部使用否

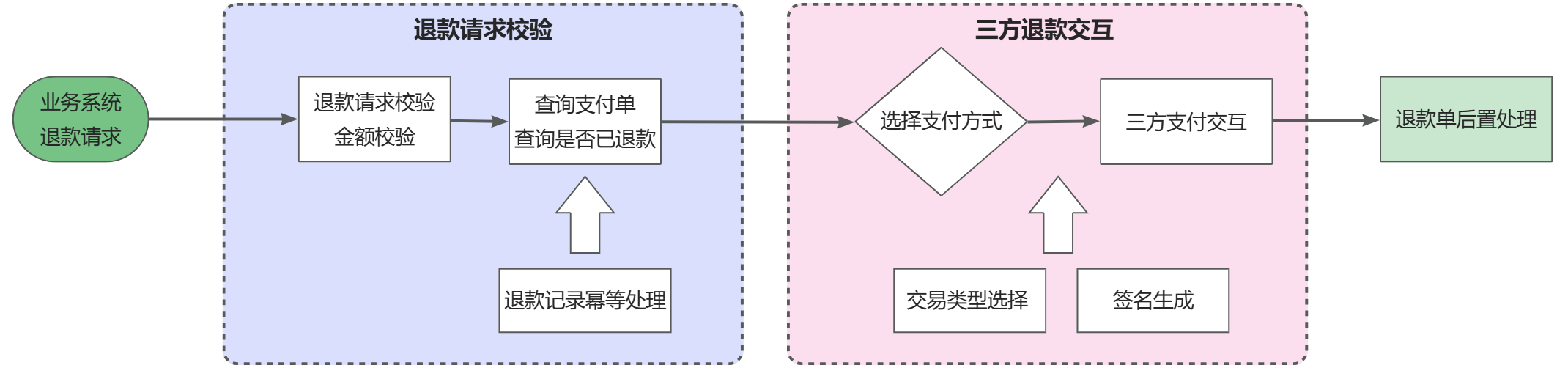

​ 退款模块主要负责处理商户发起的退款请求。退款流程依赖于支付功能，支持全额退款和部分退款，但无论何种退款，一个订单的退款金额总和不能超过支付金额。接入退款流程必须接入支付流程，退款功能依赖于支付功能。

整体执行顺序和模块主要包含三部分：

  1. 退款请求校验：业务系统调用支付中心退款接口之后，支付中心校验商户信息、退款金额等，根据请求查询支付单信息和退款记录，查询是否已退款；
  2. 三方退款交互：支付中心根据支付类型选择对应的三方退款接口，生成接口交互签名，组装成统一的退款请求与三方支付交互；
  3. 退款后置处理：支付中心根据当前退款请求和三方接口响应，落库记录退款订单信息；
  • 退款请求校验
  1. 退款请求入参校验：对退款请求的字段进行校验，比如退款金额最多两位小数；
  2. 校验商户信息：支付中心从数据库中获取商户信息，并校验商户号、商户状态和交易类型等信息；
  3. 校验退款记录：查询支付订单，查询该订单的已退金额，查询退款记录，检查是否已经退款成功或正在退款中，做幂等处理，防止重复请求退款；

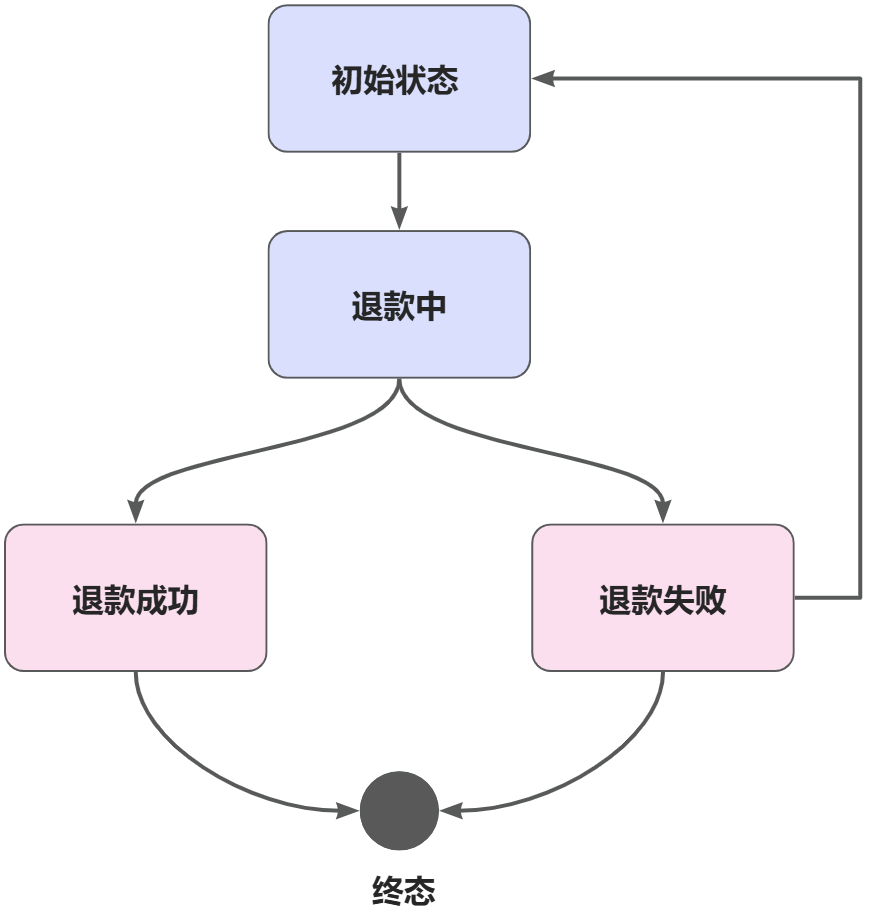

​ 其中，一个退款请求后，除退款失败外，不能重复提交请求。**一笔退款失败后重新提交，请不要更换退款单号，请使用原商户退款单号。**退款记录表中的状态流转如图：

  • 三方退款交互

支付中心根据支付类型，选择对应的三方支付接口，生成接口交互签名，组装成统一的退款请求与三方退款交互；

  • 退款后置处理

退款后置处理主要是根据当前退款请求和三方退款的接口响应，落库记录退款订单信息；

ⅰ. 根据退款请求和三方退款接口响应结果，更新当前退款订单的退款状态；

ⅱ. 如果当前订单是首次退款，则将退款订单信息插入数据库；否则，更新已有退款订单信息；

2.4. 退款回调设计

​ 第三方支付平台退款成功后，会回调支付中心，由支付中心系统进行统一处理后再回调业务商户系统。退款回调的和支付回调类似，具体步骤如下：

  1. 第三方支付平台通过HTTP请求通知支付中心退款结果，支付中心接收到请求后，根据配置的商户信息，对退款回调进行解密；
  2. 通过支付单号和退款单号查询退款记录，如果退款记录不存在或者退款回调已经处理过，则直接返回处理结果；
  3. 如果订单存在且未被处理过，则校验商户信息、签名和金额；
  4. 如果验证不通过，则返回处理失败；如果验证通过，则更新支付订单表记录，然后更新退款记录订单状态；
  5. 异步回调商户系统通知退款结果；如果回调商户系统失败，会放入延时队列，进行失败重试，直至回调成功，重复支付退款回调不进行通知商户；

2.5. 系统异常处理设计

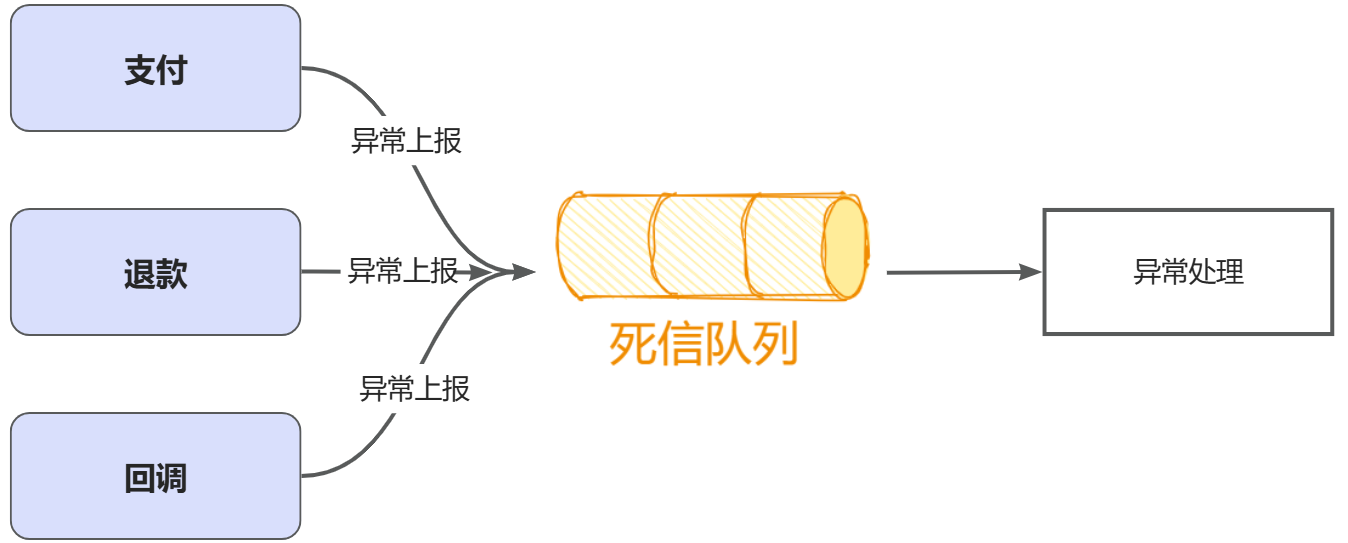

​ 异常分为两种，内部异常和外部异常，支付中心系统只能对内部异常进行处理，对于外部异常，如第三方支付返回结果异常，由业务商户系统进行处理。而对于支付系统内部异常，如非阻塞主流程的异常则放入异常队列，等待后续处理，如影响主流程异常，则抛出由商户处理。异常处理流程图如下：

系统异常处理设计

  • 非阻塞主流程的异常：

    • 用户支付成功后，数据库异常导致修改支付订单状态失败，此等异常不应影响支付流程的进行，等待后续处理即可。

  • 回调后服务器异常

    • 退款成功后，修改数据库异常

2.6 数据库设计

商户表（pay_merchant）

字段名描述
merchant_no支付系统商户号
platform支付平台（微信支付宝华为等）
platform_merchant_no支付平台商户号
app_id支付平台appId
key_type密钥类型
private_key私钥
public_key公钥，只有一个密钥时私钥公钥一致
del是否已删除，0未删除，1已删除
create_time创建时间
update_time修改时间
CREATE TABLE `pay_merchant` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键id',
  `merchant_no` varchar(100) NOT NULL COMMENT '商户号',
  `platform` varchar(100) NOT NULL COMMENT '支付平台',
  `platform_merchant_no` varchar(100) NOT NULL COMMENT '支付平台商户号',
  `app_id` varchar(100) NOT NULL COMMENT '支付平台appId',
  `private_key` text NOT NULL COMMENT '私钥',
  `public_key` text NOT NULL COMMENT '公钥，只有一个密钥时私钥公钥一致',
  `del` tinyint(2) NOT NULL COMMENT '是否被删除，0未删除，1已删除',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '最后一次修改时间',
  PRIMARY KEY (`id`),
  KEY `merchant` (`merchant_no`)
) ENGINE=InnoDB AUTO_INCREMENT=93 DEFAULT CHARSET=utf8 COMMENT='商户表'

支付流水表（pay_order）

字段名描述
id支付系统流水号
merchant_no支付系统商户号
out_trade_no商户订单号
pay_type支付类型（微信 wxPay、支付宝 aliPay）
trade_type交易类型（如微信支付的APP、jsapi支付等）
trade_amount订单金额
true_amount实付金额
pay_user_id支付用户标识
notify_url回调商户地址
platform_trade_no支付平台交易流水号
pay_finish_time订单完成时间
status订单状态（0支付中，1支付成功，2支付关闭，3支付失败，4退款）
notify支付回调状态（0未回调，1回调成功，2回调失败）
CREATE TABLE `pay_order` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键id',
  `order_no` varchar(50) NOT NULL COMMENT '支付订单号',
  `merchant_no` varchar(100) NOT NULL COMMENT '商户号',
  `out_trade_no` varchar(100) NOT NULL COMMENT '商户订单号',
  `pay_type` char(20) DEFAULT NULL COMMENT '支付类型',
  `trade_type` varchar(10) NOT NULL COMMENT '交易类型（如微信支付的APP、jsapi支付等）',
  `trade_amount` decimal(10,2) NOT NULL COMMENT '订单金额',
  `true_amount` decimal(10,2) DEFAULT NULL COMMENT '实付金额',
  `pay_user_id` varchar(100) DEFAULT NULL COMMENT '支付用户标识',
  `notify_url` varchar(256) DEFAULT NULL COMMENT '回调商户地址',
  `expire_time` bigint(20) NOT NULL COMMENT '支付超时时间',
  `platform_trade_no` text COMMENT '支付平台交易流水号',
  `pay_finish_time` bigint(20) DEFAULT NULL COMMENT '订单完成时间',
  `contract_order_id` bigint(20) DEFAULT NULL COMMENT '签约订单id',
  `status` tinyint(2) NOT NULL COMMENT '订单状态（0支付中，1支付成功，2支付失败，3支付关闭，4支付超时，5退款）',
  `notify` tinyint(2) NOT NULL COMMENT '支付回调状态（0未回调，1回调成功，2回调失败）',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '最后一次修改时间',
  `merchant_id` int(11) DEFAULT NULL COMMENT '商户主键id快照',
  PRIMARY KEY (`id`),
  UNIQUE KEY `orderNo` (`order_no`),
  UNIQUE KEY `idx` (`merchant_no`,`out_trade_no`,`pay_type`),
  KEY `expireTime` (`expire_time`)
) ENGINE=InnoDB AUTO_INCREMENT=952029 DEFAULT CHARSET=utf8 COMMENT='支付订单表'

退款记录表（refund_record）

字段名描述
id退款id
pay_order_id支付订单id
out_refund_no商户退款号
refund_amount退款金额
true_refund_amount实际退款金额
refund_reason退款原因
notify_url回调地址
refund_finish_time退款完成时间
platform_refund_no支付平台平台退款号
status退款状态（0初始化 1 退款中 2退款成功 3退款失败）
notify退款回调状态（0 未回调 1回调成功 2回调失败）
CREATE TABLE `refund_record` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键id',
  `pay_order_no` varchar(100) NOT NULL COMMENT '支付订单id',
  `out_refund_no` varchar(100) NOT NULL COMMENT '商户退款号',
  `refund_amount` decimal(10,2) NOT NULL COMMENT '退款金额',
  `true_refund_amount` decimal(10,2) DEFAULT NULL COMMENT '实际退款金额',
  `refund_reason` varchar(256) DEFAULT NULL COMMENT '退款原因',
  `notify_url` varchar(256) DEFAULT NULL COMMENT '回调地址',
  `refund_finish_time` bigint(20) DEFAULT NULL COMMENT '退款完成时间',
  `platform_refund_no` varchar(100) DEFAULT NULL COMMENT '支付平台平台退款号',
  `status` tinyint(2) NOT NULL COMMENT '退款状态（0初始化 1 退款中 2退款成功 3退款失败）',
  `notify` tinyint(2) NOT NULL COMMENT '退款回调状态（0未回调 1回调成功 2回调失败）',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '最后一次修改时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `idx` (`pay_order_no`,`out_refund_no`)
) ENGINE=InnoDB AUTO_INCREMENT=1079 DEFAULT CHARSET=utf8 COMMENT='退款记录表'

2.7 熔断降级限流配置

对于服务的熔断降级的主流断路器有两种Sentinel和Hystrix

对比项SentinelHystrix
隔离策略信号量隔离（并发线程数限流）线程池隔离/信号量隔离
熔断降级策略基于响应时间、异常比率、异常数基于异常比率
实时统计实现滑动窗口（LeapArray）滑动窗口（基于 RxJava）
动态规则配置支持多种数据源支持多种数据源
扩展性多个扩展点插件的形式
基于注解的支持支持支持
限流基于 QPS，支持基于调用关系的限流有限的支持
流量整形支持预热模式、匀速器模式、预热排队模式不支持
系统自适应保护支持不支持
控制台提供开箱即用的控制台，可配置规则、查看秒级监控、机器发现等简单的监控查看

三. 支付系统问题及解决方法

3.1 如何避免重复支付的问题

3.2 支付订单超时关闭的问题

3.3 如何防止支付掉单问题

3.4 如何保证支付结果实时性问题

3.5 商户号与多appId 问题

商户会有这样的需求，单个商户号希望能有多个appid进行支付（支付系统只支持单商户号对应多appId，不支持多对多关系）

微信

普通商户需要向微信申请 appid 以及 mchid。

同一个 mchid 可以绑定多个 appid，两者可以是同一个公司主体，也可以不同公司主体（限定资格开放）。mchid 最多可以绑定 50 个 appid；

同一个 appid 又可以被多个 mch id 绑定，所以 appid 与 mchid 原则上是多对多的关系。

这里需要注意，微信清算资金实际上是基于 mchid。即同一个 mchid，使用多个 appid 做交易，第二天资金是清算到 mchid 绑定的商户的账户。

支付宝

普通商户需要向支付宝申请入驻，将会得到商务号。接着需要创建应用得到 appid，上架成功后，需要进行签约。签约成功之后，这个 appid 与商户号建立唯一的绑定的关系。

同一个商户号可以绑定多个 appid，但是同一个 appid 只能绑定唯一个商户号。

支付宝的接口也可以看出，支付宝只要求传入 appid，后台肯定是跟库 appid 查找对应的商户号。所以简单而言 appid 与商户号是多对一的关系
